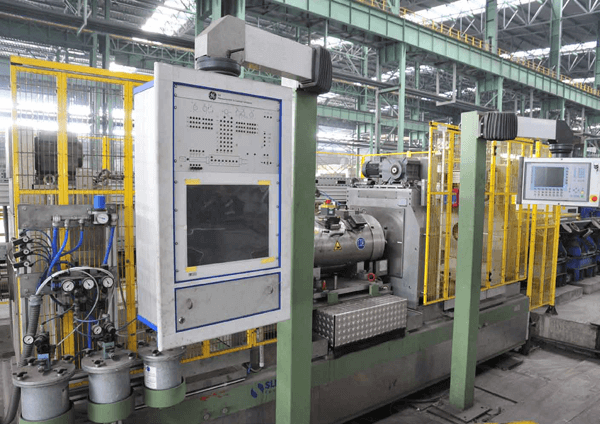

德國GE 超聲波探傷

檢測能力:

      缺陷檢測能力:

      鋼管外徑：? 48mm～177.8mm

      鋼管壁厚：3.18～25mm

      縱向缺陷：12.5mm 長人工刻槽，刻槽深度為5%壁厚，最小0.2mm 或最小3 倍的表面粗糙度，刻槽寬度0.5mm；當壁厚大于約4mm，可以分辨出內外壁縱向缺陷。

      橫向缺陷：25mm 長人工刻槽，刻槽深度為5%壁厚，最小0.2mm 或最小3 倍的表面粗糙度，刻槽寬度0.5mm；當壁厚大于約8mm，可以分辨出內外壁橫向缺陷。

      壁厚測量：50mm 長環形刻槽， 每點測量精度± 0.03mm。

      分層缺陷：50 mm(L) x 12.5 mm(W) x 30% WT (距離表面至少2mm)

系統檢測可靠性和穩定性:

      耦合方式：水耦合。鋼管從旋轉腔芯直接穿過，管面與探頭不接觸，不會產生摩擦，旋轉頭高速旋轉使水形成穩定的耦合水層。耦合穩定并有效排除管面的空氣。

      超聲波脈沖密度：采用了每個通道20KHz的重復頻率，保證了高速全管體檢測所需的脈沖密度。

      漏報率：0

      誤報率：≤ 1％

      信噪比：≥10dB

      周向靈敏度差：≤3 dB

      系統聯系運行4H后靈敏度差：≤2 dB

      能夠逐支進行分選和標記缺陷及壁厚信號，并提供和打印檢測報告。為鋼管質量的追溯和監督提供了有利條件。能及時準確的跟蹤每根鋼管的探傷質量。
