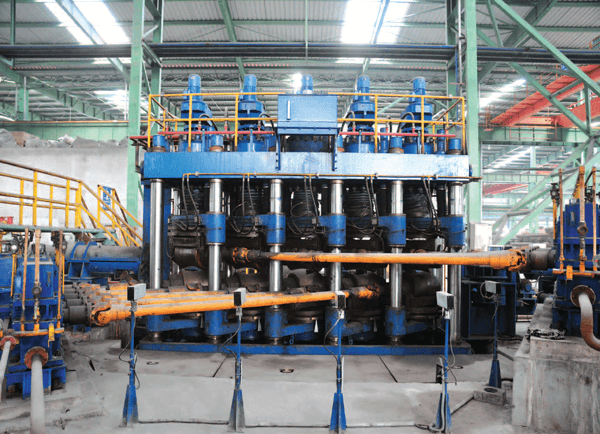

10 輥冷矯機(太原重工)
設備參數:
工作輥輥距: 4×900mm
工作輥數: 10輥
(排列方式為2-2-2-2-2,上五下五,全傳動)
工作輥腰徑/輥身長: φ380/480mm
工作輥安裝角: 33°
工作輥角度調整范圍: 29°~37°
工作輥材質: 高鉻合金鑄鐵
工作輥開口度: 0~250mm
單輥?zhàn)畲蟪C直力: 1300KN
矯直速度: 0.5~2m/s
鋼管參數:
鋼管外徑: Φ48.3 mm~Φ180mm(管端加厚到194.5mm);
鋼管壁厚: 3.18mm~25mm;
鋼管長度: 6~12.5m;
矯直后最大彎曲度: 全長 ≤3mm
管端 1/1000mm
橢圓度 ≤0.4%D
鋼管矯直溫度: ≤150℃
矯直要求:
矯直后表面質量:鋼管表面無凹痕和損傷等(矯直后不產生新的缺陷)。
矯直調整:
矯直機矯直規格與矯直角度調整關系可參考下表:
Φ48 |
Φ73 |
Φ89 |
Φ127 |
Φ140 |
Φ159 |
Φ168 |
Φ180 |
30° |
31.5° |
32° |
34° |
35° |
36° |
36.5° |
37° |
